Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE6“ |
Min. bestelaantal: | 1 STUK |
---|---|
Prijs: | USD 100~1100 / pc |
Verpakking Details: | Triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Type: | Zwenkende Aandrijvingsversnellingsbak | Materiaal: | 42CrMo of 50Mn |
---|---|---|---|
Garantie: | 5~10 Jaar | Grootte: | 3 duim aan 25 duim |
Type van tand: | Multi-tandcontact | Toepassingen: | De ZonneKrachtcentrales van CSP en van CPV |
Kleur: | Vereiste klant | Motor: | 24V |
Hoog licht: | De enige As die Worm wikkelen zwenkt Aandrijving,zwenken 50Mn die Worm wikkelen Aandrijving,zwenkt 3 duim die Worm wikkelen Aandrijving |

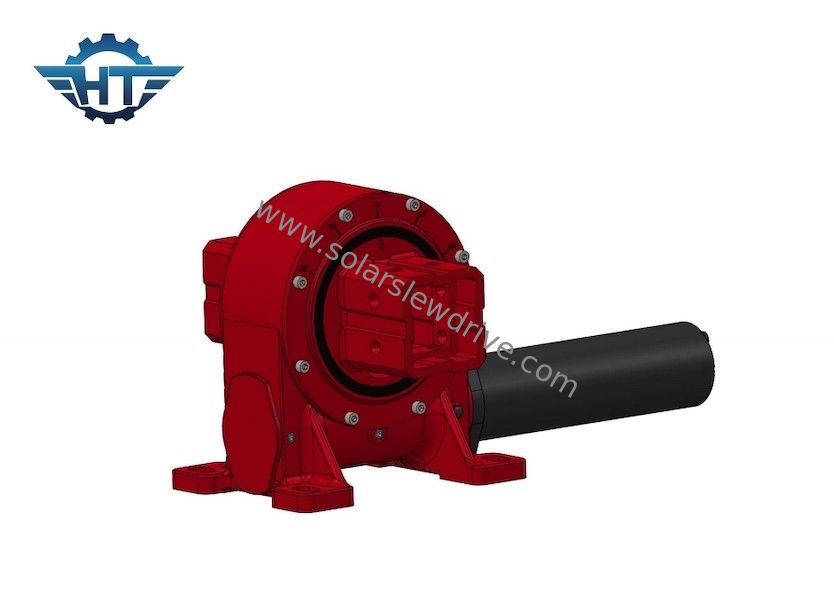

Enkelassige omhullende wormzwenkaandrijving voor CSP- en CPV-zonne-energiecentrales
Beschrijving zwenkaandrijving
Zwenkaandrijvingen bestaan uit een worm, tandwiel, behuizing en motor (elektrisch of hydraulisch) en zijn ontworpen voor axiale, radiale en momentbelasting.Speciaal voor toepassingen waarbij een hoge nauwkeurigheid vereist is, hebben we spelingsarme wormwiel-zwenkaandrijvingen ontwikkeld.
VE Zwenkaandrijving Technische gegevens
Model | Nominaal uitgangskoppel (Nm) | Houdkoppel (Nm) | Kantelkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Precisie (graden) | Precisie | IK P | Werkende temperatuur (℃) | Zelfremmend | Gewicht (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40~+120 | Ja | 251 kg |
Zwenkende aandrijvingsfuncties
1. Aangedreven met zandloper (Double Enveloping) wormtechnologie voor meer belasting, efficiëntie en nauwkeurigheid.
2. Produceer een breed scala aan aandrijfstijlen, modelgroottes, prestatiebereiken, afdichtingsopties en montagekenmerken.
3. Standaard modelmaten van 75 mm tot 800 mm in diameter.
4. Speling, bijna geen speling
5. Zelfsluitend
Andere opties
1. Overbrengingsverhouding 31:1 tot 150:1
2. Horizontaal, verticaal of een combinatie van meerassige montage
3. Enkele worm of dubbele worm
4. Elektrische of hydraulische motoroptie
5. Behuizing: Open of Gesloten
6. Aangepaste invoerconfiguraties
7. Aangepaste ontwerpen per toepassingsvereisten
