| Brand Name: | HangTuo |
| Model Number: | VE9“ |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

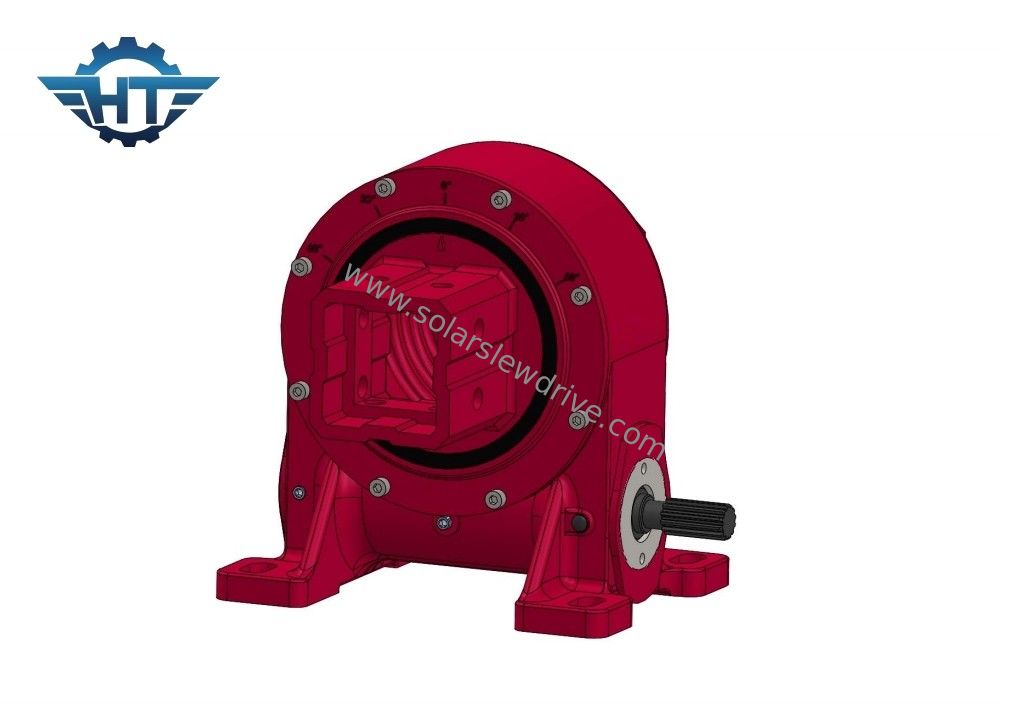

9''Slew Drive Gearbox met 12x12 hoofdkoppel voor Solar Tracking System
9'' Slew Drive versnellingsbakBeschrijving
Solar tracking slewing drives zijn mechanische apparaten die speciaal zijn ontworpen voor zonne-energiesystemen.Ze vergemakkelijken het verplaatsen en plaatsen van zonnepanelen of spiegels om hun blootstelling aan de zon gedurende de dag te maximaliserenDeze aandrijvingen bestaan uit een versnellingsbak en een roterend mechanisme dat een nauwkeurige en continue opsporing van de beweging van de zon mogelijk maakt.
Parameters van VE-serie
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Voordelen
1. Hoog achterhoudend koppel om de veiligheid van het zonne-opsporingssysteem te verbeteren
2- Hard stop binnen in geval van de mulfunctionaliteit van de software besturingssysteem
3- De wormdrive omhullen.
4. Multi-tand contact om een hoge belasting te waarborgen
5. Zelfvergrendelingsfunctie
Opmerking: De bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast. Voor meer gedetailleerde afmetingen en parameters raadpleegt u onze verkoopschetsen.
Toepassingen
Solar Tracking Systems: Slewing drives worden veel gebruikt in zonne-tracking systemen, die gericht zijn op het maximaliseren van de opvang van zonne-energie door zonnepanelen of spiegels naar de zon te richten.De draaiende aandrijving maakt een nauwkeurig en continu volgen van de beweging van de zon mogelijk, het optimaliseren van de energieopbrengst.
