| Brand Name: | HangTuo |
| Model Number: | VE9“ |
| MOQ: | 1 stuk |
| Prijs: | USD 248~380/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

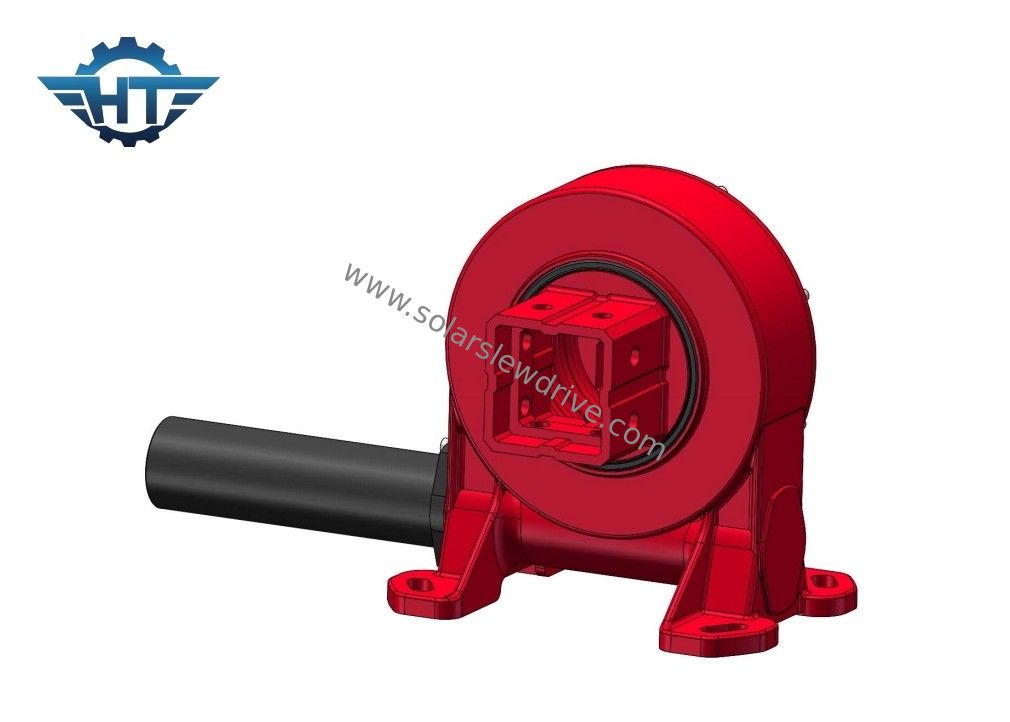

Eénassige slewdrive met elektromotor 30 jaar veldlevensduur PV-zonne-opsporingssysteem
Eenassige slewdrive Beschrijving
Het belangrijkste doel van een slew drive is om de rotatie van een lading rond een vaste as mogelijk te maken of om de beweging van een doelwit te volgen.Het biedt een hoog koppel en de mogelijkheid om zware axiale en radiale belastingen te weerstaanSlew drives worden vaak gebruikt in machines en apparatuur die een precieze en continue rotatie vereisen, zoals zonne-trackingsystemen, kranen, windturbines, satellietantennen, graafmachines,en industriële draaitafelsSlew aandrijvingen zijn ontworpen om precieze bewegingscontrole en een hoog koppel te bieden, terwijl de compacte afmetingen worden gehandhaafd.Om dit te bereiken worden vaak wormversnellingen of andere soorten versnellingssystemen gebruikt.De versnellingsverhouding van een slew drive bepaalt de snelheid en het koppel van de rotatie.de rotatiesnelheid en de positiegenauigheid kunnen worden aangepast aan specifieke eisen.
Prestaties van de VE-serie
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Precisie ((°) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Kenmerken
Realiseer onbeperkte rotatie en snelheidsvermindering
Het kan bestand zijn tegen grotere askracht, radialkracht en omkerende kracht.
Hoge nauwkeurigheid, compacte structuur en grote draagkracht.
Toepassingen
Slewing aandrijving toepassingen zijn meestal te vinden in zoals:
Zonne-opsporingssystemen: Slewing drives worden veel gebruikt in zonneopsporingssystemen om ervoor te zorgen dat zonnepanelen of spiegels de beweging van de zon gedurende de dag nauwkeurig volgen.Deze systemen verbeteren de energie-efficiëntie van zonne-energie door de opslag van zonlicht te optimaliseren.
Bouw- en zware apparatuur: slewing-aandrijvingen worden gebruikt in bouwmachines, zoals kranen, graafmachines en boormachines.een nauwkeurige controle en stabiliteit bieden bij het hanteren van zware ladingen.
Windturbines: Slewing drives zijn cruciale componenten in windturbines, waar ze de gebaar- en pitchbewegingen mogelijk maken.De gieter aandrijving vergemakkelijkt de horizontale rotatie van de gehele turbine om de wind tegemoet, terwijl de pitchdrive de hoek van de turbinebladen aanpast voor optimale windvangst.
