Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Kast van triplex |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 stuks per maand |
Grootte: | 7 duim | Toestelverhouding: | 57:1 |
---|---|---|---|
Efficiëntie: | 40% | Kleur: | Zoals gevraagd |
Productnaam: | PV Zonne Opzettend Systeem | Beschermingsniveau: | IP66 |
Garantie: | 5~10 Jaar | Gewicht: | 55 KG |
Hoog licht: | ip66 slew aandrijving versnellingsbak,kleine versnellingsbak met slew drive,Pv zonne-installatie systeem slew versnellingsbak |

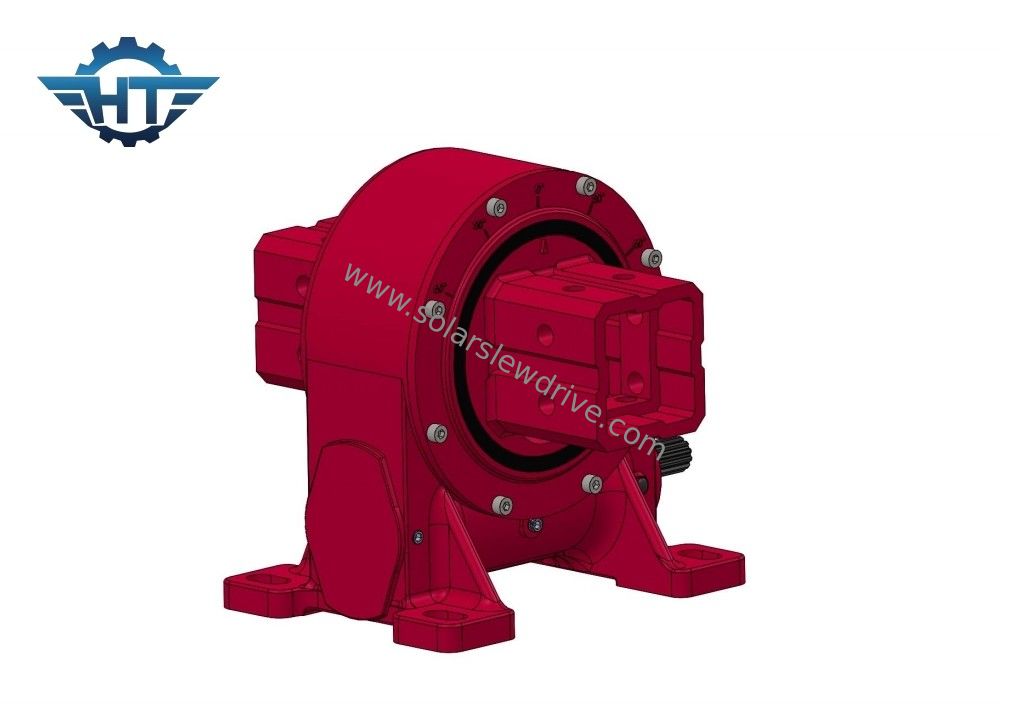

IP66 Gesloten kleine slew aandrijving versnellingsbak voor PV zonne-montage systeem
Gesloten behuizing slew drive versnellingsbak
Het belangrijkste doel van een draaibank is om een gecontroleerde rotatie en ondersteuning van de lading te bieden.
Housing: de buitenste structuur waarin de interne onderdelen van de versnellingsbak zijn geplaatst.
Slew Ring: Een grote, cirkelvormige drager waarmee de versnellingsbak soepel kan draaien.
Gear Train: De versnellingsrat bestaat uit een reeks tandwielen die in een specifieke configuratie zijn geplaatst om de gewenste rotatie-uitgang te bereiken.of wormversnellingen.
Motor: De motor zorgt voor de drijvende kracht om de draaiende versnellingsbak te draaien.
Uitgangsas: de uitgangsas is verbonden met de versnellingsbak en strekt zich uit van de versnellingsbak.
Technische tabel van VE-model schuif aandrijving
Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Toepassingen
Satelliet antennes: Slewing drives worden gebruikt in satelliet antennes om nauwkeurige tracking en positionering van de schotel mogelijk te maken.Ze laten de antenne zijn oriëntatie aanpassen om een constante verbinding met de satelliet te behouden, waardoor een betrouwbare communicatie wordt gewaarborgd.
Offshore- en maritieme toepassingen: Slewing-aandrijvingen worden vaak gebruikt in offshore- en maritieme apparatuur, waaronder kranen, davits en lieren.Ze vergemakkelijken het draaien en tillen van zware lasten in ruwe mariene omgevingen, zoals offshore-olieplatformen, schepen en havenbedrijven.
Toepassingen op het gebied van hernieuwbare energie: naast zonne-energiesystemen en windturbines worden draaiende aandrijvingen ook gebruikt voor andere toepassingen op het gebied van hernieuwbare energie.ze worden gebruikt in getijdenenergiesystemen om de oriëntatie van getijdenturbines te controleren en de energieopvang van getijdenstromen te optimaliseren.
Amusement Rides: Slewing drives spelen een rol in verschillende pretparken, zoals reuzenwielen, observatiewielen en draaiende platforms.het garanderen van een soepele en aangename ervaring voor de rijder.
