| Brand Name: | HANGTUO |
| Model Number: | VE7“ |
| MOQ: | 1 stuks |
| Prijs: | 145~226 USD/PC |
| Delivery Time: | 15 tot 30 dagen |

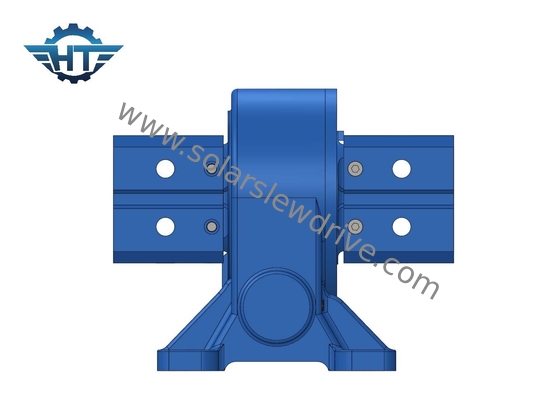

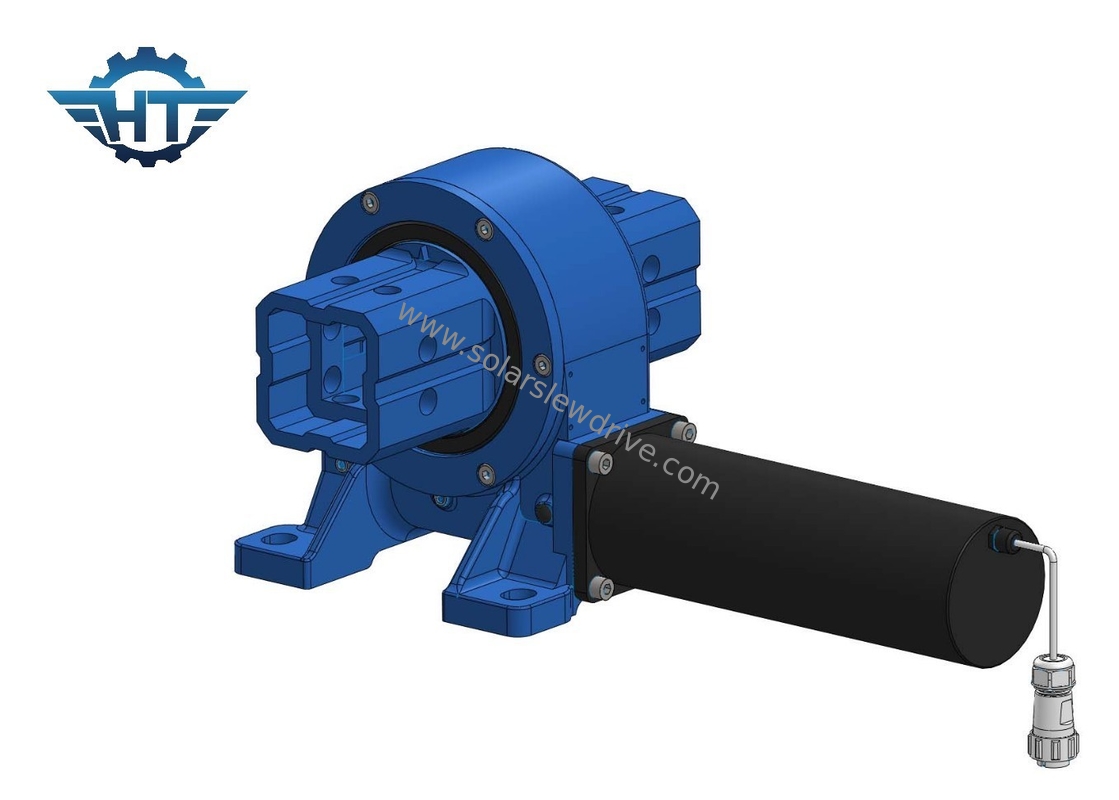

Compact ontworpen zonne-schuifdrijving voor zonne-opsporingssystemen
Compact ontworpen zonne-schuifdrijving Beschrijving
Een wormgear zonne-tracking-slingeraandrijving is een gespecialiseerd mechanisch onderdeel dat is ontworpen voor de precieze beweging en oriëntatie van zonnepanelen in zonne-trackingsystemen.Hier is een gedetailleerde beschrijving van de belangrijkste kenmerken en functionaliteiten.
Het belangrijkste kenmerk van de zonne-tracking draaibare aandrijving is het gebruik van een wormversnellingsmechanisme.De spiraalvormige opstelling van de wormschroef en de tanden op het wormwiel zorgt voor een eenrichtingsoverdracht van de beweging, waardoor de aandrijving een uitstekende houdbaarheid heeft en achteruit rijden wordt voorkomen.
Het ontwerp van de wormversnellingen geeft de draaibank een hoge precisie en nauwkeurigheid.Dit is essentieel voor zonne-opsporingssystemen, omdat het de zonnepanelen in staat stelt om precies op het pad van de zon te passen.Het ontbreken van een negatieve reactie in het wormversnellingssysteem zorgt ervoor dat de zonne-tracker zijn positie behoudt zonder spel of afwijking, wat bijdraagt tot een efficiënte energieopslag.
Verticale zonne-traceermotor
| Model | Verhouding | Nominaal uitgangsmoment | Neigingskoppel | Asbelasting | Radiële belasting | Houdend koppel | Efficiëntie | Precisie | Zelfvergrendeling | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | graad | - Ja, dat klopt. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Ja, dat klopt. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 244 kg |
Kenmerken
Vermindering van het versnellingstraject:
Ze bevatten meestal een versnellingsreductiemechanisme dat een hoog uitgangsmoment mogelijk maakt, zelfs wanneer ze worden aangedreven door motoren met een laag koppel of andere energiebronnen.
Gezegeld ontwerp:
Veel draaiende aandrijvingen zijn ontworpen om te worden afgesloten tegen omgevingsfactoren zoals stof, vocht en andere verontreinigende stoffen, waardoor duurzaamheid en betrouwbaarheid onder verschillende omstandigheden.
Toepassingen
Constructieapparatuur:
Slewing drives worden gebruikt in bouwmachines, zoals kranen, graafmachines en betonpompen, voor gecontroleerde rotatie en beweging.
industriële draaitafels:
Industriële draaitafels, die worden gebruikt in productie- en materiaalbehandelingstoepassingen, bevatten vaak draaiende aandrijvingen voor een soepele en precieze rotatie.
Luchtplatforms en liftwerken:
Slewing-aandrijvingen zijn te vinden in luchtwerkplatforms, liften en kranen om gecontroleerde rotatie en positionering te vergemakkelijken.
