| Brand Name: | HangTuo |
| Model Number: | VE8" |
| MOQ: | 1 stuk |
| Prijs: | USD 100~380/ pc |
| Delivery Time: | 15 tot 45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

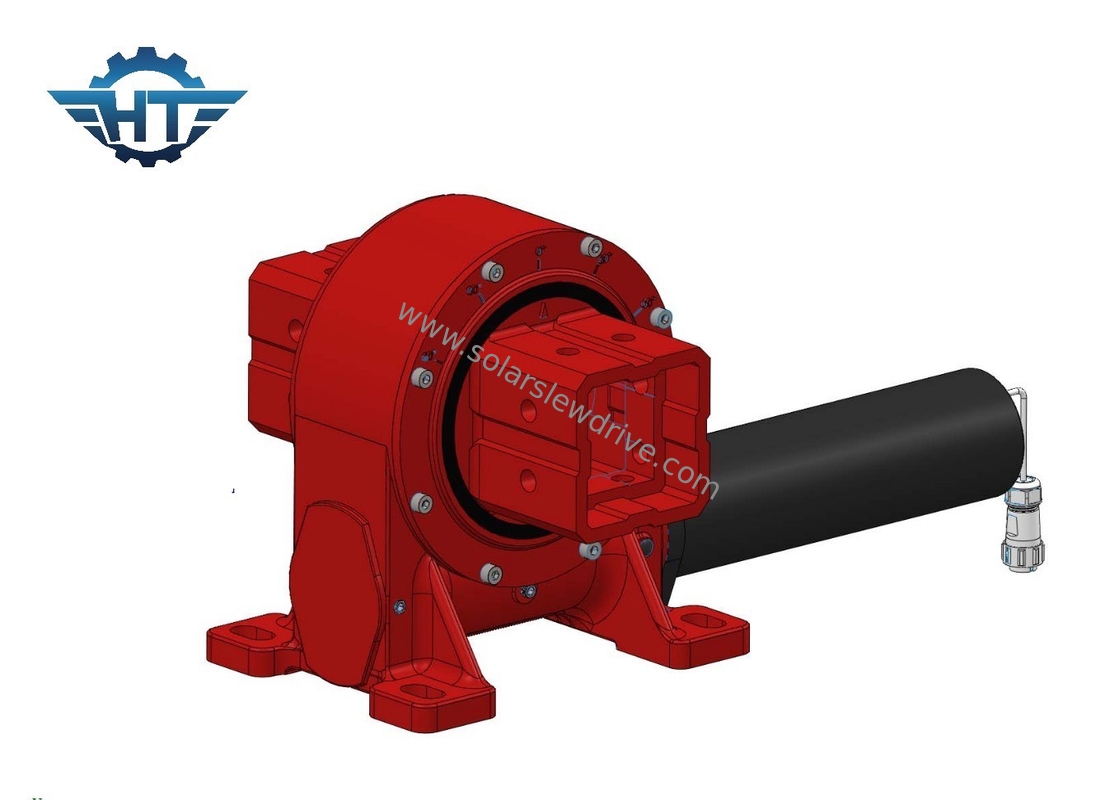

VE8 "Solar Tracker Slew Drive met 24VDC versnellingsbak voor zonnepaneel Flexibel tracking systeem
VE8" slew driveBeschrijving
Worm gear draaiende aandrijvingen zijn veelzijdige componenten die worden gebruikt in een breed scala van toepassingen waar gecontroleerde, nauwkeurige en krachtige rotatie vereist is.Hun ontwerpkenmerken maken ze geschikt voor scenario's met zware lasten en de noodzaak van een nauwkeurige positionering.
Technische gegevens van VE-modellen
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Kenmerken
Slingringintegratie:
Vaak zijn draaiende aandrijvingen geïntegreerd met een draairinglagers, waardoor ze axiale en radiale belastingen kunnen verwerken en tegelijkertijd een soepele rotatie kunnen behouden.
Precision en Backlash Control:
Wormgeweren hebben meestal een lage terugslag, waardoor een precieze en nauwkeurige positionering wordt gewaarborgd.
Zelfvergrendeling:
Het zelfvergrendelende karakter van het wormversnellingsmechanisme voorkomt dat de lading achterwaarts wordt gedreven, waardoor de veiligheid en stabiliteit in statische posities worden verbeterd.
Toepassingen
Satelliet- en radarsystemen:
De precieze beweging die door de draaibanden wordt aangeboden, maakt ze geschikt voor de positionering van satelliet- en radarsystemen, waardoor een nauwkeurige uitlijning wordt verzekerd.
industriële draaitafels en -conveyoren:
Deze aandrijvingen worden gebruikt in industriële draaitafels en vervoermachines waar een gecontroleerde en soepele rotatie essentieel is voor materiaalbehandelingsprocessen.
Medische apparatuur:
Sommige medische apparatuur, zoals beeldvormende apparaten en robotchirurgie-systemen, kan draaiende aandrijvingen gebruiken voor nauwkeurige bewegingscontrole.
Landbouwmachines:
Slewing-aandrijvingen kunnen in landbouwmachines worden geïntegreerd voor functies zoals het draaien van snijbladen of het instellen van de hoeken van de apparatuur.
