| Merknaam: | HT |
| Modelnummer: | VE7“ |
| MOQ: | 1 |
| Levertijd: | 7 ¢15 dagen |
| Betalingsvoorwaarden: | T/T |

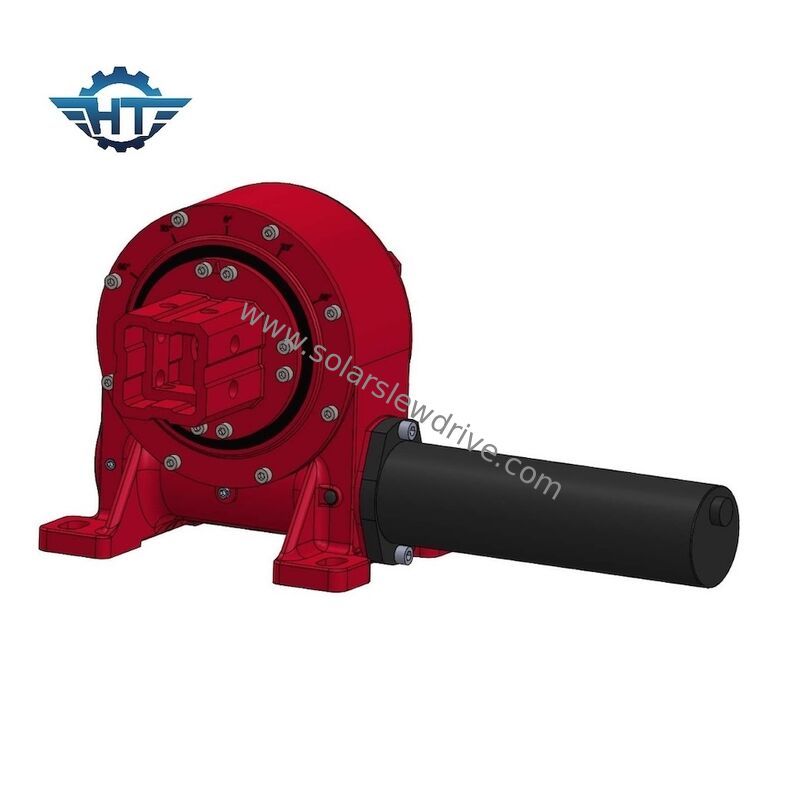

De split-type zwenkaandrijving met vierkante buisstructuur voor zonnevolgsystemen is ontworpen met een modulaire configuratie die de aandrijfeenheid scheidt van de ondersteunende structuur, waardoor snelle demontage ter plaatse en efficiënt onderhoud mogelijk is. Dit ontwerp vermindert de uitvaltijd aanzienlijk en vereenvoudigt de vervanging van onderdelen, waardoor het bijzonder geschikt is voor grootschalige fotovoltaïsche installaties waar operationele betrouwbaarheid cruciaal is.
Het hoogwaardige vierkante buisframe biedt uitstekende torsiestijfheid en mechanische stabiliteit, waardoor een betrouwbare werking wordt gegarandeerd onder zware omgevings- en belastingsomstandigheden. Het systeem is ontworpen voor langdurige buitentoepassingen en behoudt stabiele prestaties bij extreme temperaturen, harde wind en continue mechanische belasting.
Met nauwkeurige volgcapaciteit en robuuste structurele integriteit verbetert het systeem de volgprecisie en verhoogt het de energieopbrengst, terwijl de levensduur wordt verlengd. Het duurzame ontwerp vermindert de onderhoudsfrequentie en verlaagt de totale eigendomskosten voor fotovoltaïsche centrales.
| Model | Ratio | Nominaal uitgangskoppel (N.m) | Kantelkoppel (N.m) | Vasthoudkoppel (N.m) | Axiale belasting (kN) | Radiale belasting (kN) | Efficiëntie | Precisie (°) | Zelfblokkerend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
| Technische parameter | Beschrijving |
|---|---|
| Structuurtype | Vierkante buis split-type zwenkaandrijving |
| Toepassing | Zonnevolgsystemen |
| Aandrijfvermogen | ≤ 150 W |
| Nominaal uitgangskoppel | ≥ 7.500 Nm |
| Vasthoudkoppel | ≥ 45 kNm |
| Beschermingsklasse | IP66 |
| Bedrijfstemperatuur | -40°C tot +80°C |
| Rotatiehoek | 0–360° |
| Volgnauwkeurigheid | ≤ 0.5° |
| Installatiemethode | Flensmontage |
| Onderhoudsmodus | Modulaire vervanging |
| Oppervlaktebehandeling | Anticorrosiecoating |
| Smering | Lange levensduur vet |
| Certificering | CE |
Modulaire split-type structuur voor snelle demontage en onderhoud
Hoog uitgangskoppel in een compact aandrijfsysteem
Uitstekende weerstand tegen omgevingsfactoren voor zware buitenomstandigheden
Laag stroomverbruik met hoge vasthoudcapaciteit
Lange levensduur met minimale onderhoudsvereisten
CE-gecertificeerd voor naleving van internationale normen
