| Merknaam: | HangTuo |
| Modelnummer: | VE7“ |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1600/ pc |
| Levertijd: | 15 tot 45 dagen |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
Hoge Betrouwbaarheid Zwenkaandrijving Oplossing voor Zonne-Tracking Toepassingen

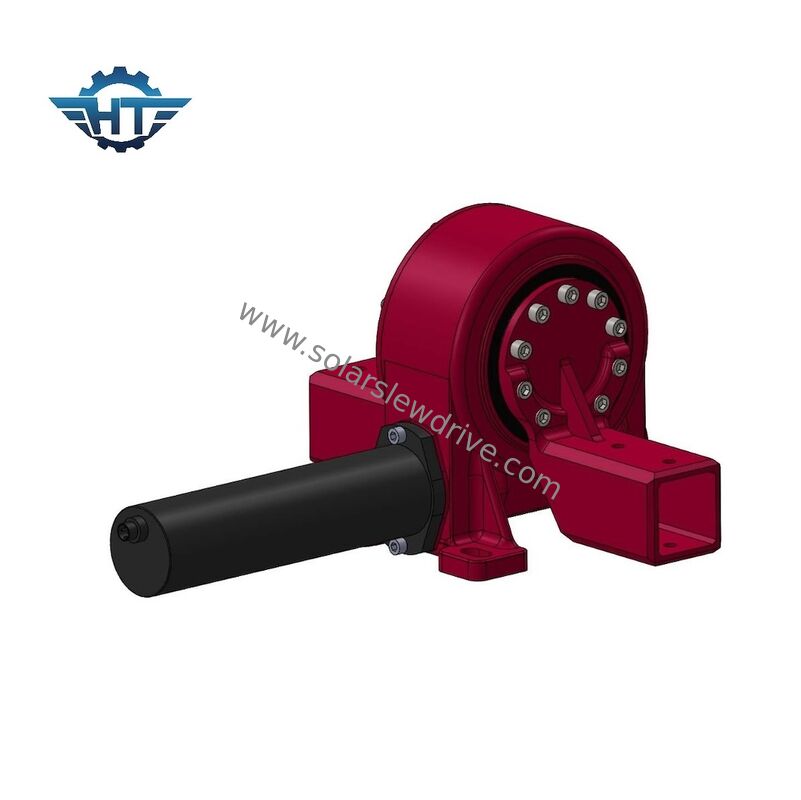

De Hangtuo enkelassige zwenkaandrijvingsversnellingsbak is speciaal ontworpen voor zonne-trackingsystemen die betrouwbare rotatieprestaties, een lange levensduur en sterke omgevingsbestendigheid vereisen. Met een volledig afgesloten IP66 beschermende behuizing en wormwieloverbrengingsstructuur, bieden onze zwenkaandrijvingen uitstekende bescherming tegen stof, regen, zand en zware buitenomstandigheden.
Met een compact ontwerp, hoge koppelafgifte en ingebouwde zelfborgende functie, helpen Hangtuo zwenkaandrijvingsversnellingsbakken zonne-trackers om stabiele paneelpositionering te bereiken, terwijl de onderhoudsvereisten worden verminderd en de systeem betrouwbaarheid wordt verbeterd.
VE Model Zwenkaandrijving Datasheet
| Model | Overbrengingsverhouding | Nominaal Uitgangskoppel (N.m) | Kantelkoppel (N.m) | Houdkoppel (N.m) | Axiale Belasting (kN) | Radiale Belasting (kN) | Rendement | Zelfborgend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Waarom Kiezen voor Hangtuo Zwenkaandrijvingsversnellingsbak voor Zonne-Trackers?
IP66 Volledig Afgesloten Bescherming voor Buitenomgevingen
Zonne-trackers opereren in uitdagende omgevingen, waaronder woestijngebieden, kustregio's en locaties met hoge luchtvochtigheid. Hangtuo zwenkaandrijvingen maken gebruik van een afgedicht behuizingsontwerp om het binnendringen van stof en water te voorkomen, wat zorgt voor betrouwbare werking onder zware weersomstandigheden.
Wormwieloverbrenging met Zelfborgende Functie
De wormwiel- en wormwielstructuur biedt meerdere tandwielkoppelingen, wat zorgt voor een hoge koppelcapaciteit en stabiele overbrengingsprestaties.
De geïntegreerde zelfborgende functie helpt om terugwaartse beweging veroorzaakt door externe belastingen zoals windkracht te voorkomen, wat de veiligheid en stabiliteit van zonne-trackingsystemen verbetert.
Voordelen zijn onder andere:
Compact Ontwerp met Hoge Koppel Dichtheid
Hangtuo VE-serie zwenkaandrijvingen bieden een compacte structuur terwijl ze een hoog uitgangskoppel leveren, waardoor ze geschikt zijn voor enkelassige zonne-trackers waar installatieruimte en betrouwbaarheid kritieke factoren zijn.
Vergeleken met traditionele aandrijfoplossingen biedt onze zwenkaandrijvingsversnellingsbak:
Hogere koppel-gewichtsverhouding Eenvoudigere installatie Lagere systeemcomplexiteit Lagere operationele en onderhoudskosten
VE Serie Zwenkaandrijving Parameters
| Model | Overbrengingsverhouding | Nominaal Uitgangskoppel (N.m) | Kantelkoppel (N.m) | Houdkoppel (N.m) | Axiale Belasting (kN) | Radiale Belasting (kN) | Rendement | Zelfborgend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Zonne-Tracker Toepassingen
Hangtuo VE-serie zwenkaandrijvingsversnellingsbakken worden veel gebruikt in:
Fotovoltaïsche Zonne-Tracking Systemen
Ontworpen voor enkelassige zonne-trackers, bieden onze zwenkaandrijvingen nauwkeurige en betrouwbare paneelpositionering om de efficiëntie van zonne-energieopwekking te verbeteren.
Typische toepassingen:
Andere Industriële Toepassingen
Naast zonne-tracking worden Hangtuo zwenkaandrijvingen ook gebruikt in:
Op Maat Gemaakte Zwenkaandrijvingsoplossingen Beschikbaar
Elke toepassing heeft verschillende vereisten met betrekking tot koppel, snelheid, montageafmetingen, corrosiebescherming en besturingssystemen.
Hangtuo biedt OEM en op maat gemaakte zwenkaandrijvingsoplossingen, inclusief:
Ons engineeringteam kan geoptimaliseerde zwenkaandrijvingsoplossingen ontwikkelen volgens uw mechanisch ontwerp en bedrijfsomstandigheden.
