| Merknaam: | HangTuo |
| Modelnummer: | VE10 |
| MOQ: | 1 stuk |
| Price: | USD 280~504 / pc |
| Levertijd: | 15 tot 45 dagen |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |

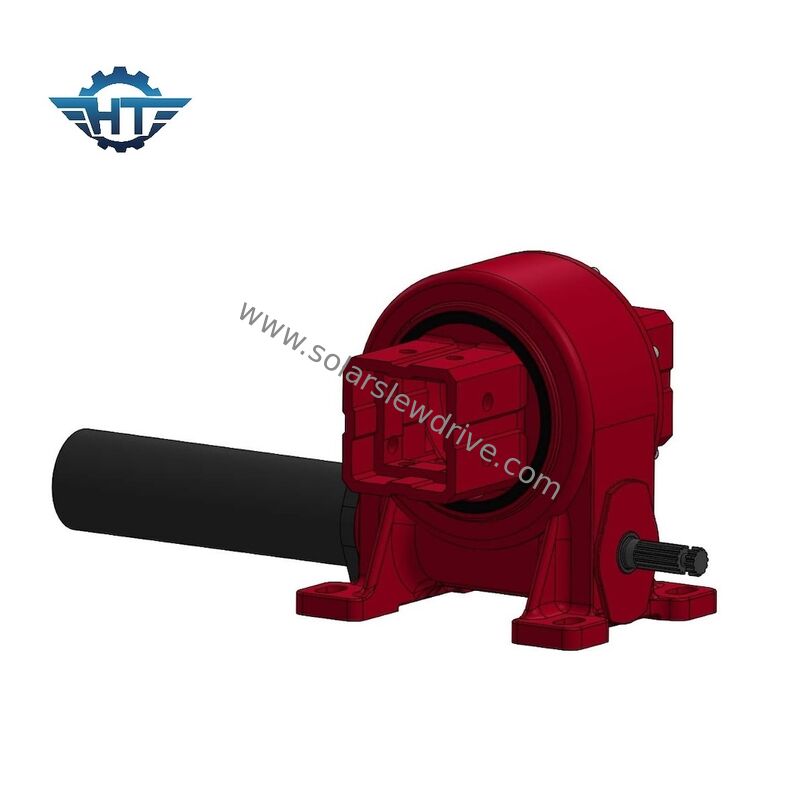

IP66 Heavy Duty Zwenkaandrijving voor Enkelassige Zonnevolgsystemen
Productomschrijving
De HANGTUO VE Serie Heavy Duty Zwenkaandrijving is specifiek ontworpen voor enkelassige zonnevolgsystemen in grootschalige fotovoltaïsche installaties. Met IP66-omgevingsbescherming en een zelfremmend wormwielontwerp, levert deze gesloten zwenkaandrijving betrouwbare, nauwkeurige positioneringsprestaties gedurende de 25+ jaar levensduur van moderne zonneprojecten.
Belangrijkste Kenmerken
IP66 Nominale Behuizing: Volledige bescherming tegen stofindringing en krachtige waterstralen voor gebruik in alle weersomstandigheden
Zelfremmend Ontwerp: Elimineert de noodzaak van externe remmen; behoudt positie tijdens stroomuitval
Hoge Precisie Positionering: ≤0,1° nauwkeurigheid voor optimale zonne-energieopvang
Geïntegreerde Harde Stops: ±60° rotatie met mechanische limieten ter bescherming tegen softwarefouten
Vooraf Ingestelde Tandwielspeling: Fabrieksmatig gekalibreerd voor onmiddellijke installatie zonder aanpassing ter plaatse
Flexibele Motor Montage: Opties voor motoraansluiting aan de linker- of rechterkant
Soepele Werking: Eenvoudig starten en stoppen vermindert mechanische belasting
Technische Specificaties
VE10 Model (Uitgelicht)
|
Parameter |
Specificatie |
|---|---|
|
Overbrengingsverhouding |
100:1 |
|
Nominaal Uitgangskoppel |
16.000 N·m |
|
Kantelmoment |
12 kN·m |
|
Houdkoppel |
70 kN·m |
|
Statische Axiale Belasting |
110 kN |
|
Statische Radiale Belasting |
220 kN |
|
Dynamische Axiale Belasting |
54 kN |
|
Dynamische Radiale Belasting |
110 kN |
|
Rendement |
40% |
|
Precisie |
≤0,15° |
|
Zelfremmend |
Ja |
Andere Modellen van VE Serie
|
Model |
Verhouding |
Uitgangskoppel |
Kantelkoppel |
Axiale Belasting |
Radiale Belasting |
Houdkoppel |
Gewicht |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1.500 N·m |
3,6 kN |
15 kN |
7.000 N·m |
13 kg |
|
5" |
37:1 |
637,5 N·m |
5.000 N·m |
16 kN |
27 kN |
9.200 N·m |
18 kg |
|
7" |
57:1 |
1.750 N·m |
7.000 N·m |
34 kN |
58 kN |
13.200 N·m |
28 kg |
|
8" |
51:1 |
2.250 N·m |
11.200 N·m |
50 kN |
80 kN |
20.400 N·m |
35 kg |
|
9" |
61:1 |
4.300 N·m |
16.000 N·m |
60 kN |
130 kN |
27.200 N·m |
51 kg |
|
12" |
78:1 |
5.600 N·m |
25.000 N·m |
77 kN |
190 kN |
40.560 N·m |
61 kg |
|
14" |
85:1 |
6.750 N·m |
48.000 N·m |
110 kN |
230 kN |
44.200 N·m |
78 kg |
|
17" |
102:1 |
9.460 N·m |
67.000 N·m |
142 kN |
390 kN |
53.040 N·m |
105 kg |
|
21" |
125:1 |
16.000 N·m |
89.000 N·m |
337 kN |
640 kN |
65.000 N·m |
185 kg |
|
25" |
150:1 |
21.450 N·m |
112.000 N·m |
476 kN |
950 kN |
89.000 N·m |
244 kg |
Constructie & Materialen
Behuizing: Hoogwaardig gietijzer met corrosiebestendige coating
Tandwielen: Precisiegefreesd 42CrMo gelegeerd staal
Zwenklager: 50Mn gesmeed staal met geharde loopvlakken
Afdichting: IP66-geclassificeerde meerlipafdichtingen voor volledige omgevingsbescherming
Smering: Fabrieksmatig gevuld met hoogwaardig synthetisch vet
Toepassingen
Enkelassige zonnevolgsystemen
Grootschalige fotovoltaïsche installaties
Commerciële en industriële zonneprojecten
Agrarische zonnevolginstallaties
Installaties in afgelegen en zware omgevingen
Installatievoordelen
Klaar voor Installatie: Vooraf geassembleerd en gekalibreerd in de fabriek
Geen Aanpassing Nodig: Tandwielspeling ingesteld voor verzending
Veelzijdige Montage: Compatibel met de belangrijkste trackerframeontwerpen
Vereenvoudigde Bedrading: Flexibele motorpositie voor optimale kabelgeleiding
Betrouwbaarheid & Onderhoud
De VE Serie zwenkaandrijvingen zijn ontworpen voor minimaal onderhoud gedurende hun levensduur:
Afgedichte Constructie: IP66-bescherming voorkomt binnendringen van verontreinigingen
Zelfremmend: Geen onderhoud aan de rem nodig
Duurzame Materialen: Geharde stalen componenten zijn bestand tegen slijtage
Lange Levensduur: Ontworpen voor zonne-installaties van 25+ jaar
Technische Ondersteuning
Ons applicatieteam biedt uitgebreide technische ondersteuning, inclusief belastingsberekeningen, hulp bij modelselectie en aangepaste aanbevelingen voor de specifieke vereisten van uw zonnevolgproject.
Neem contact met ons op voor prijzen, technische specificaties en projectspecifieke aanbevelingen voor uw zonnevolgsysteem.
