| Brand Name: | HangTuo |
| Model Number: | SE1~SE25 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

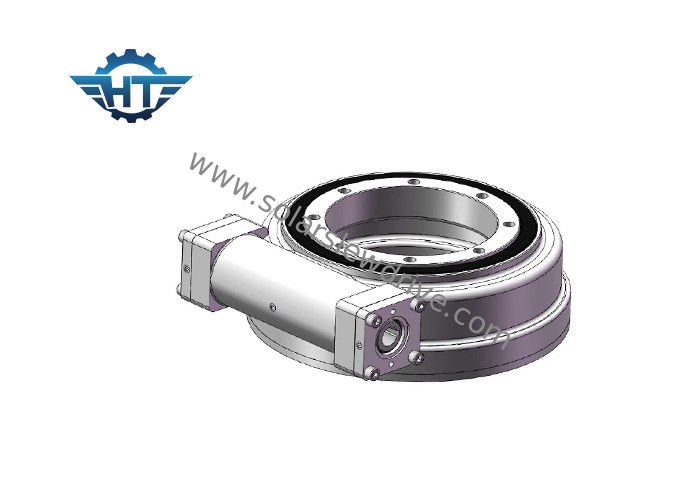

De zandloperworm zwenkt Aandrijvingsversnellingsbak met 24 VDC Planetarische Toestelmotoren voor Zonne-energie
Productomschrijving
Onze zwenkende aandrijving komt in een verscheidenheid van modelgrootte uit 1 duim aan 25 duim, strekken de prestaties zich van 0,3 uit tot kNm 21. Wij hebben ook zwenkende aandrijving van verschillende weerslag. De aandrijving is passend voor toepassingen die zowel ladingsholding als rotatietorsie van dezelfde versnellingsbak vereisen. Zij kunnen ook met dubbele assen van omwenteling, (draaiende assen tegelijkertijd) of met dubbele aandrijving op dezelfde as worden gemaakt, (twee wormdraden die hetzelfde ringstoestel in één as drijven), en kunnen verticaal, horizontaal worden opgezet of allebei.
Het verticale Blad van Reeksgegevens
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
| 3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8“ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
| 17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
| 21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
| 25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
Het horizontale Blad van Reeksgegevens
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
| 1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Dubbel de Gegevensblad van de asreeks
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
| 3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
| 14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Eigenschappen
1. Uitstekende backholding torsie om de veiligheid te verzekeren
2. Hoge precisie om een stabiele reflector te verzekeren
3. De hoge IP classificatie om levensduur in openlucht te verbeteren comlicated voorwaarden
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
