Zwenk Aandrijvingsversnellingsbak
Created with Pixso. OEM SDE5 Planetarische Aandrijvings Zwenkende Aandrijving met Kleine Weerslag voor Satellietantenne en CSP

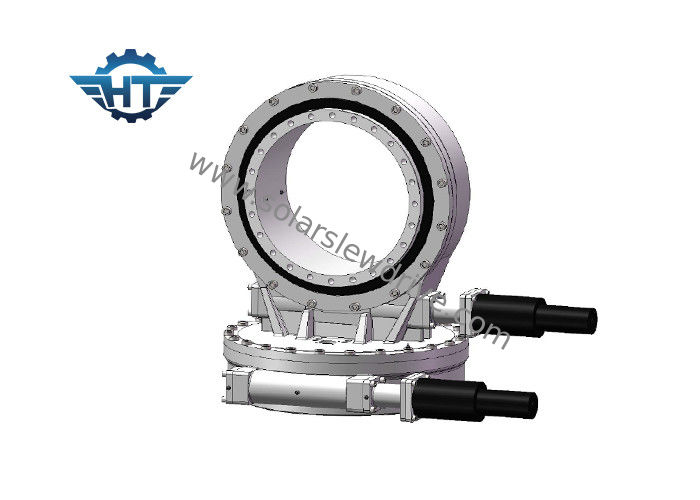

OEM SDE5 Planetarische Aandrijvings Zwenkende Aandrijving met Kleine Weerslag voor Satellietantenne en CSP

Brand Name: HangTuo
Model Number: SDE7“
MOQ: 1 stuk
Prijs: USD 280~504 / pc
Delivery Time: 15~45 dagen
Payment Terms: L / C, T / T, Western Union
Detail Information
Plaats van herkomst:
China
Certificering:
CE, ISO9001
Materiaal:
50Mn, 42CrMo, QT
model:
SDE 7
Toestelverhouding:
57:1
Outputtorsie:
0,8 kNm
Het houden van Torsie:
kNm 6
Het overhellen Torsie:
9.2 kNm
Plaats van herkomst:
CHINA
Merknaam:
Hangtuo
Verpakking Details:
Triplex vak
Levering vermogen:
2000 PCS PER MAAND
Markeren:

zwenk aandrijvingsmotor

,

zwenkt het wormtoestel aandrijving

Product Description
OEM SDE5 zwenkt de Dubbele As Aandrijvingsversnellingsbak met Kleine Weerslag voor Satellietantenne en CSP

Beschrijving

Gebied van de de aandrijvingstoepassing van SDE het zwenkende


Onze SDE-reeks zwenkende die aandrijving hoofdzakelijk voor PV, STP, de zonne volgende systemen van CSP wordt gebruikt.



Onze andere soorten het zwenken van aandrijving worden wijd gebruikt voor bouwtoepassingen, zoals vrachtwagenkranen, manlifts, draaischijven, havenmachines, modulaire voertuigen, kleine windenergiesystemen en satellietcommunicatie, zware ladingsvervoerders, het materiaal van de bruginspectie, telescopisch werkend platform, de vereisten van de mandrotator, jachtkraan, cementmixer, graafwerktuig, enz. Wij kunnen veelvoudige grootte ook verstrekken van het zwenken van aandrijving en het zwenken van berarings, hydraulische motor & gelijkstroom-Motor om met het zwenken van aandrijving aan te passen. De producten zijn over de hele wereld uitgevoerd aan.



OEM SDE5 Planetarische Aandrijvings Zwenkende Aandrijving met Kleine Weerslag voor Satellietantenne en CSP 0

OEM SDE5 Planetarische Aandrijvings Zwenkende Aandrijving met Kleine Weerslag voor Satellietantenne en CSP 1



Zeer belangrijke Eigenschappen



1. Klaar-aan-installeer systeem met geïntegreerde toestel en worm, gemakkelijk om in bestaande toepassingen te integreren

2. Lagere onderhoudskosten

3. Compacte pakketten voor ruimtebesparingsinstallaties

4. Beschikbaar met flenzen voor alle standaard elektrische motoren en hydraulische motoren

5. Gedreven worm

6. IP66 het verzegelen rang

7. De modulaire bouw staat zeer snelle wijzigingen toe

8. Uitgebreide leven-huisvesting die volledig de tandwieloverbrenging insluit (vetreservoir, bescherming tegen verontreiniging en contact)

9. Maximumladingscapaciteit in compact ontwerp



Prestatiesgrafiek van de Zwenkende Aandrijving van SDE



Model Verhouding Nominaal vermogentorsie (N.m) Het overhellen Torsie (N.m) Het houden van Torsie (N.m) Aslading (kN) Radiale Lading (kN) Efficiency Precisie (°) Zelfsluitend Gewicht (kg)
3“ 31:1 600 1500 5800 10 15 40% ≤0.1 Ja 25
5“ 37:1 800 6000 9200 16 27 40% ≤0.1 Ja 34
7“ 57:1 2000 7500 13200 34 58 40% ≤0.1 Ja 56
9“ 61:1 4300 16000 27200 60 130 40% ≤0.1 Ja 92
12“ 78:1 5800 25000 40560 77 190 40% ≤0.1 Ja 160
14“ 85:1 6750 48000 44200 110 230 40% ≤0.1 Ja 224
17“ 102:1 9460 67000 53040 142 390 40% ≤0.1 Ja 320
21“ 125:1 16000 89000 65000 337 640 40% ≤0.1 Ja 492
25“ 150:1 21450 112000 89000 476 950 40% ≤0.1 Ja 705



Installatie instructie-Combinatie



1. Horizontale installatie & Verticale installatie.

2. Aandrijving van slepen kan de enige sleiwng de dubbele systemen van de as zwenkende aandrijving bereiken.

3. Één dubbele as zwenkende aandrijving kan de dubbele systemen van de as zwenkende aandrijving bereiken.

4. Één zwenkende aandrijving met één lineaire actuator kan dubbele as zwenkende aandrijving ook bereiken.
