| Brand Name: | HangTuo |
| Model Number: | VE7“ |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

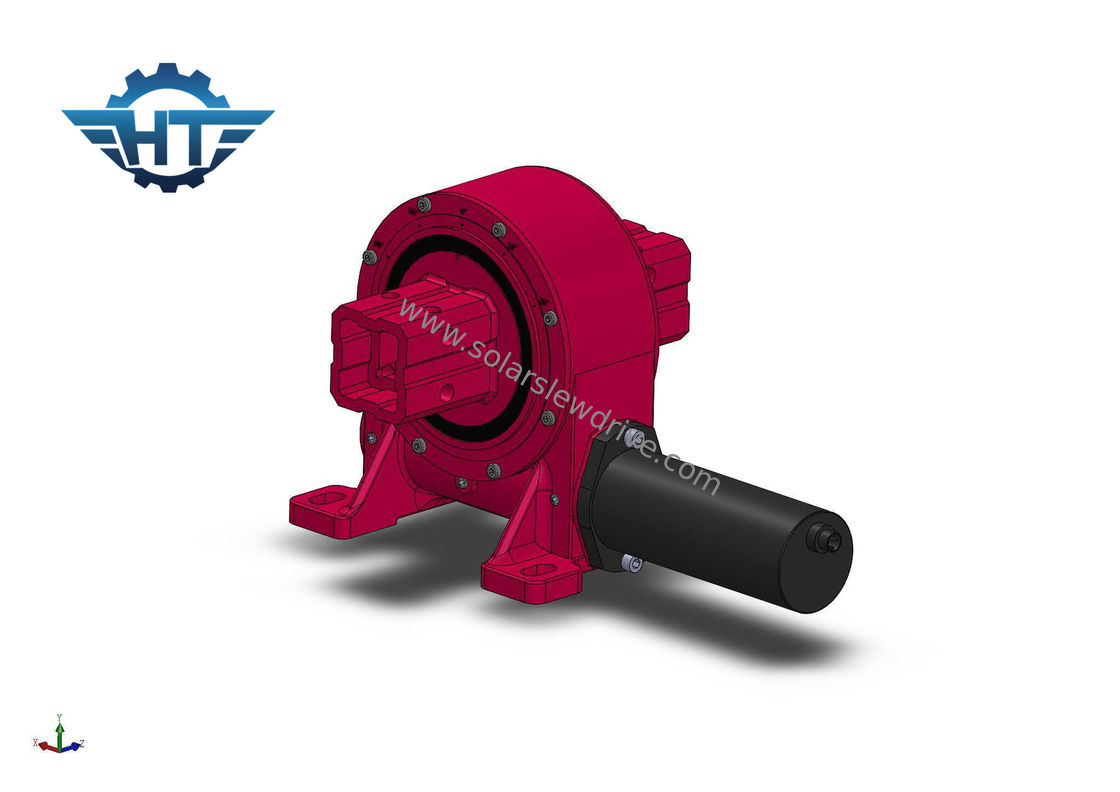

Ce/ISO verklaarde het Verticale de Wormtoestel van de 7 Duim Enige As Aandrijving voor Enige Asdrijvers zwenkt
Beschrijving
Kenmerkte de zwenkende aandrijving van Hangtuo het goede het wikkelen worm en toestel inschakelen en multitandcontact dat de zwenkende aandrijving met hoge backholding torsie maakt om de veiligheid van het zonne het volgen systeem te verbeteren. Het is zelfsluitend en kan ±65 ° roteren. Als meer groter gamma vereiste, kan het worden aangepast.
Technische Gegevens van VE Zwenkende Aandrijving
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Verklarende woordenlijst van Zeer belangrijke Paramaters
Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
