| Merknaam: | HANGTUO |
| Modelnummer: | VE5 |
| MOQ: | 1 PC |
| Prijs: | 145~226 USD/PC |
| Levertijd: | 15~30 DAGEN |

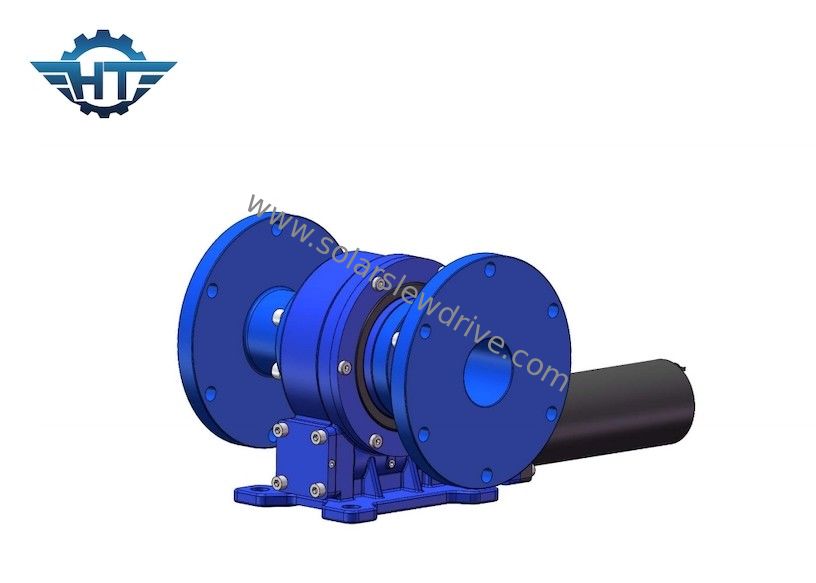

- Ik weet het niet.Zelfvergrendelende worm slew aandrijving versnellingsbak voor zonne-opsporingssysteem
Zelfvergrendelende worm slew driveBeschrijving
De ingesloten, zelfvergrendelende worm-slagdrive is een compacte, geïntegreerde reductie-eenheid die speciaal is ontworpen voor rotatiebewegingscontrole in zonne-trackingsystemen.met een diameter van niet meer dan 20 mm,, en een robuuste, afgesloten behuizing met de mogelijkheid om een aandrijflijn te integreren om een betrouwbare transmissie-eenheid te vormen.
In tegenstelling tot traditionele versnellingsreducteurs kan het ingebouwde draaibaleren gelijktijdig bestand zijn tegen axiale krachten, radiale krachten en kantelmomenten.Dit stelt de compacte eenheid in staat complexe systemen te vervangen die anders meerdere onafhankelijke lagers en transmissiecomponenten vereisen. Tijdens de werking stuwt de worm het draaigoed aan, waardoor een soepele, gecontroleerde en precieze rotatie mogelijk is. De geometrie van de wormversnellingsset biedt ook een zelfvergrendelingsfunctie,met een vermogen van meer dan 50 W,.
Deze aandrijving is ontworpen voor eenassige en tweeassige zonne-opsporingssystemen en zorgt ervoor dat fotovoltaïsche panelen hun beoogde positie behouden, zelfs wanneer ze worden blootgesteld aan wind, zwaartekracht,of dynamische belastingen, waarbij continue aanpassingen op basis van veranderende zonlichtomstandigheden mogelijk zijnHet gesloten ontwerp beschermt de interne onderdelen tegen stof, vocht en harde buitenomgevingen, waardoor de levensduur wordt verlengd en de onderhoudsvereisten worden geminimaliseerd.
Deze productreeks is verkrijgbaar in afmetingen variërend van 3 tot 25 inch en is geschikt voor residentiële, commerciële, agrarische en utility-scale fotovoltaïsche projecten.Afhankelijk van de specifieke eisen van de controle van het traceren, kan de eenheid worden geconfigureerd met verschillende aandrijvingsmogelijkheden, waaronder hydraulische motoren, stappenmotoren, servomotoren of standaard elektromotoren.Dit zeer veelzijdige slew drive platform wordt ook veel gebruikt in de maritieme apparatuur, bouwmachines, machines voor de lichte industrie, metallurgische apparatuur, medische hulpmiddelen en andere industriële sectoren.
Verticale slew-drive prestatieparameters
| Model | Verhouding | Nominaal uitgangsmoment | Neigingskoppel | Asbelasting | Radiële belasting | Houdend koppel | Efficiëntie | Precisie | Zelfvergrendeling | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | graad | - Ja, dat klopt. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Ja, dat klopt. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 244 kg |
Belangrijkste kenmerken
Zelfvergrendelende uitgang voor bedrijfsveiligheid
De eenheid is uitgerust met een zelfvergrendelend wormversnellingsmechanisme, waardoor de lading effectief voorkomt dat de versnellingsbak achteruit gaat.noodonderbreking, of sterke windgebeurtenissen, waardoor de afhankelijkheid van externe remsystemen wordt verminderd.
Hoog kantelmoment en draagvermogen
De geïntegreerde draaibal kan tegelijkertijd bestand zijn tegen axiale krachten, radiale krachten en kantelmomenten.lange rij fotovoltaïsche (PV) trackingsystemen, en installaties die onderhevig zijn aan onevenwichtige of schommelende windbelastingen.
Precieze zonnepositie
Met een positioneringsnauwkeurigheid van ≤0,1° zorgt de aandrijving voor een consistente en herhaalbare volgbeweging.de algemene betrouwbaarheid van het tracking systeem verbeteren.
Geïntegreerd, compact ontwerp
Het draaibal en de wormversnellingsbak zijn gecombineerd tot één compacte eenheid.Het verminderen van het aantal onderdelen vereenvoudigt het installatieproces en bespaart waardevolle ruimte binnen de structuur van het tracking systeem.
Compatibiliteit met verschillende motortypen
De ingangszijde is compatibel met hydraulische motoren, stappenmotoren, servomotoren of standaard elektromotoren.Deze flexibiliteit maakt het mogelijk dat een enkel basis aandrijflijntje verschillende besturingssystemen en projectconfiguraties ondersteunt.
Volledig afgesloten structuur met weinig onderhoudsvereisten
De gesloten behuizing voorkomt het binnendringen van externe verontreinigende stoffen en zorgt ervoor dat het smeermiddel erin blijft.met andere RAL-kleuren op aanvraag.
Een breed scala aan specificaties
De serie is verkrijgbaar in afmetingen variërend van 3 tot 25 inch en is geschikt voor een breed spectrum aan koppel-, belasting- en montagevereisten.Deze eenheden zijn geschikt voor alles, van kleinschalige gedistribueerde zonne-tracking systemen tot grootschalige PV-projecten voor openbare diensten.
Waarom kiezen voor deze zelfvergrendelende worm gear draaibank?
Biedt stabiele houdprestaties onder wind- en omgekeerde belastingen
Combineert axiale, radiale en kantelmoment draagvermogen
Geschikt voor langdurig gebruik in het buitenleven
Biedt nauwkeurige positionering met een hoge herhaalbaarheid
Compatibel met een groot aantal motoren
Komt standaard met een RAL 9006 afwerking; aangepaste kleuren zijn ook beschikbaar
Verkrijgbaar in verschillende specificaties voor verschillende soorten trackingsystemen
Makkelijk te installeren en onderhouden
Selectiegids
Bij de keuze van een model moet u rekening houden met de volgende factoren:
Verplichte uitgangsmoment en vasthoudingsmoment
Maximale axiale en radiale belastingen
Maximaal kantelmoment als gevolg van windbelastingen en de geometrie van de fotovoltaïsche (PV) panelen
Vereiste snelheid van het traceren en positiebepaling
Motortype, spanning en regelmethode
Werktemperatuur en blootstellingsomstandigheden
Montageoriëntatie en werkcyclus (belastingcyclus)
Verwachte levensduur en onderhoudsintervallen
Wij raden u aan uw werkelijke belastingspektrum te verstrekken en de bedrijfsomstandigheden te volgen, zodat het optimale model kan worden bepaald op basis van uw specifieke vereisten.
Veelgestelde vragen
Wat is een zelfvergrendelende wormversnellingsmotor?
Een zelfvergrendelende wormversnellingsdrijving is een roterende reductie-eenheid die gebruik maakt van een wormversnellingsmechanisme.Het wordt gewoonlijk gebruikt in toepassingen waarbij een lading in een specifieke positie moet blijven nadat de motor is gestopt met werken.
Is deze draaiende aandrijving geschikt voor zonne-opsporingssystemen?
Het is uitermate geschikt voor zowel eenassige als tweeassige zonne-opsporingssystemen, omdat het rotatie-, lastondersteunings- en positiehoudende functies in één compacte eenheid integreert.
Kunnen er verschillende soorten motoren worden gebruikt?
Afhankelijk van uw besturingssysteem en installatievereisten, kan de aandrijving worden gekoppeld aan hydraulische motoren, stappenmotoren, servomotoren of standaard elektromotoren.
Wat is een kantelmoment?
Een kantelmoment verwijst naar de omkerende belasting die een draaibare aandrijving kan weerstaan.de afmetingen van de zonnepanelen, de lengte van de steunarmen en de positie van het zwaartepunt.
Kan de kleur van de behuizing aangepast worden?
Ja, de standaardkleur is RAL 9006; voor specifieke projecten zijn ook andere standaardkleuren van RAL beschikbaar.
Hoe kies je het juiste model?
De selectie moet gebaseerd zijn op het uitgangsmoment, het vasthoudingsmoment, de axiale en radiale belastingen, het kantelmoment, de rotatiesnelheid, de werkcyclus en de omgevingsomstandigheden.De gegevens van de toepassing moeten zorgvuldig worden geëvalueerd voordat het model wordt afgerond..
Neem contact op.
Geef ons de afmetingen van uw zonne-tracker, de werkbelasting, de snelheid en de motor.Ons technische team zal u helpen bij het selecteren of aanpassen van een zelfvergrendeling worm gear draaiende aandrijving voor uw project.
