| Merknaam: | HangTuo |
| Modelnummer: | VE9“ |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1600/ pc |
| Levertijd: | 15~45 dagen |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |

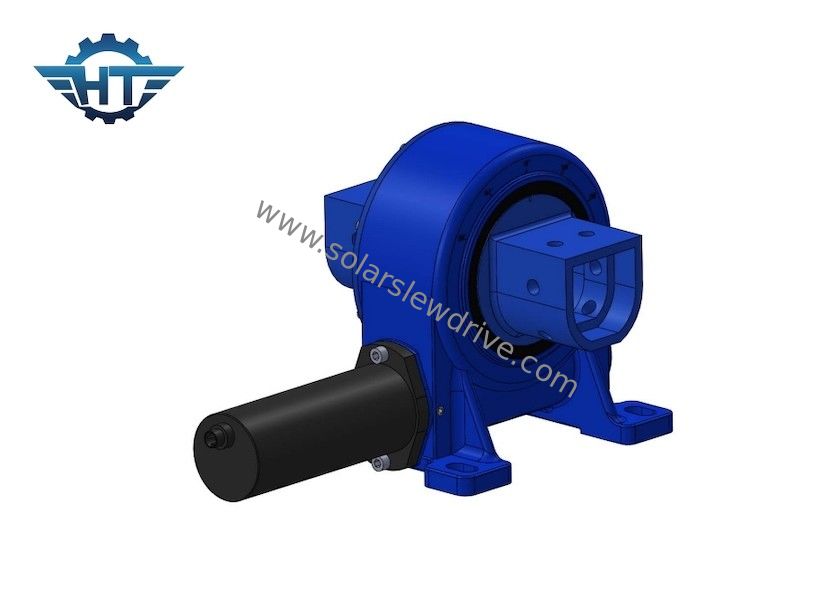

Enkele As Wormwiel IP66 Gesloten Draai-aandrijving Voor Zonne-tracker
VE Serie Gesloten Worm Draai-aandrijving
Hangtuo’s VE Serie gesloten worm draai-aandrijving combineert een zelfborgend wormwiel, een precisie draai-lager en een robuuste behuizing in één geïntegreerde rotatie-eenheid. De IP66-geclassificeerde behuizing is ontworpen om de inloop van stof en water te beperken en tegelijkertijd interne componenten te beschermen tijdens buitengebruik. Deze afgedichte constructie helpt de onderhoudsfrequentie te verminderen, de levenscycluskosten te verlagen en de betrouwbaarheid van apparatuur in blootgestelde werkomgevingen te verbeteren.
Vergeleken met open draai-mechanismen, houdt het gesloten ontwerp het smeermiddel op zijn plaats en helpt het voorkomen dat schurende deeltjes, regen en vocht de tandwiel- en lageroppervlakken bereiken. Het resultaat is een betrouwbare roterende aandrijving voor systemen die nauwkeurige positionering, sterke houdprestaties en een lange levensduur vereisen.
De VE Serie is verkrijgbaar in modellen van 3" tot 25", die een breed scala aan koppel-, belasting- en installatievereisten dekken. Het kan worden geïntegreerd met verschillende motor- en besturingssystemen voor zonne-trackers, mijnbouwapparatuur, hoogwerkers, kranen, graafmachine-aanhangsels, positioneersystemen, stuurinrichtingen, satellietantennes, radarantennes en medische apparatuur.
Hangtuo's volledige reeks draai-aandrijvingen is geschikt voor zonne-trackers, mijnbouwapparatuur, hoogwerkers, kranen, graafmachines, positioneersystemen, stuurinrichtingen, satelliet- en radarantennes en medische toepassingen. Specifieke toepassingen kunnen worden geraadpleegd.
VE Model Draai-aandrijving Parameters
| Model | Overbrengingsverhouding | Nominaal Uitgangskoppel (N.m) | Kantelkoppel (N.m) | Houdkoppel (N.m) | Axiale Belasting (kN) | Radiale Belasting (kN) | Rendement | Zelfborgend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Toepassingen
De hoge belastbaarheid en gesloten constructie van Hangtuo draai-aandrijvingen maken ze geschikt voor een breed scala aan roterende apparatuur.
Zonne-volgsystemen
Een zelfborgende gesloten draai-aandrijving is een sterke oplossing voor enkelassige en dubbelassige zonne-trackers. Het biedt gecontroleerde paneelrotatie, betrouwbare weerstand tegen windbelasting en stabiele positionering met beperkt onderhoud.
Bouw- en Hefapparatuur
De VE Serie kan worden gebruikt in graafmachines, kranen, hoogwerkers, graafmachines en andere apparatuur die gecontroleerde rotatie vereist onder axiale, radiale en kantelbelastingen.
Mijnbouw en Zware Industrie
Het gesloten ontwerp helpt tandwielen en lagers te beschermen in stoffige, natte en veeleisende mijnbouwomgevingen. Toepassingen omvatten positioneerplatforms, stuurinrichtingen en apparatuur die langdurige belastingbehoud vereist.
Antenne- en Radarvolging
Soepele, herhaalbare rotatie en sterke houdprestaties maken de aandrijving geschikt voor satellietantennes, radarantennes en andere precisie-volgsystemen.
Medische en Precisieapparatuur
Configureerbare overbrengingsverhoudingen en motorafstemming maken het mogelijk de aandrijving te ondersteunen voor medische positioneringsapparaten, inspectiesystemen en industriële positioneersystemen.
Andere toepassingen omvatten dagbouw mijnbouwapparatuur, windenergiesystemen, industriële automatisering, draaitafels en gespecialiseerde roterende machines. Aangepaste configuraties zijn beschikbaar voor projectspecifieke vereisten.
Selectiefactoren
Bij het kiezen van een gesloten worm draai-aandrijving, overweeg:
Nominaal uitgangskoppel en houdkoppel
Maximale axiale en radiale belasting
Kantelmoment gegenereerd door de gemonteerde structuur
Vereiste rotatiesnelheid en positioneringsnauwkeurigheid
Motortype, spanning en besturingsinterface
Continue bedrijfstijd en cyclische frequentie
Risico op blootstelling aan wind, temperatuur, stof en waterinbraak
Installatieoriëntatie en beschikbare montage-ruimte
Vereiste levensduur en onderhoudstoegang
Geef uw belastingsgegevens en bedrijfsomstandigheden op om een modelaanbeveling te ontvangen.
Veelgestelde vragen
Wat is het belangrijkste voordeel van een gesloten worm draai-aandrijving?
De gesloten behuizing beschermt de tandwielen en lagers tegen stof en water en helpt tegelijkertijd het smeermiddel vast te houden. Dit kan de onderhoudsvereisten verminderen en de betrouwbaarheid verbeteren in buiten- of vuile omgevingen.
Is de VE Serie zelfborgend?
Ja. De VE Serie maakt gebruik van zelfborgende wormwielen om terugwaartse rotatie te weerstaan wanneer de aandrijving niet is ingeschakeld.
Kan de aandrijving met een motor worden geleverd?
Ja. Hydraulische, stappen-, servo- en elektromotorconfiguraties kunnen worden afgestemd op de toepassing.
Welke industrieën gebruiken deze draai-aandrijvingen?
Typische industrieën zijn zonne-energie, bouw, mijnbouw, hoogwerkers, antennevolging, medische apparatuur en industriële automatisering.
Hoe moet de juiste maat worden geselecteerd?
De selectie moet rekening houden met uitgangskoppel, houdkoppel, axiale en radiale belastingen, kantelmoment, snelheid, duty cycle en omgevingsomstandigheden.
Contact Hangtuo
Deel uw belastingsomstandigheden, rotatiesnelheid, motorvereisten en installatieomgeving. Hangtuo kan helpen bij het selecteren van een standaard VE Serie gesloten worm draai-aandrijving of het ontwikkelen van een configuratie voor uw apparatuur.
